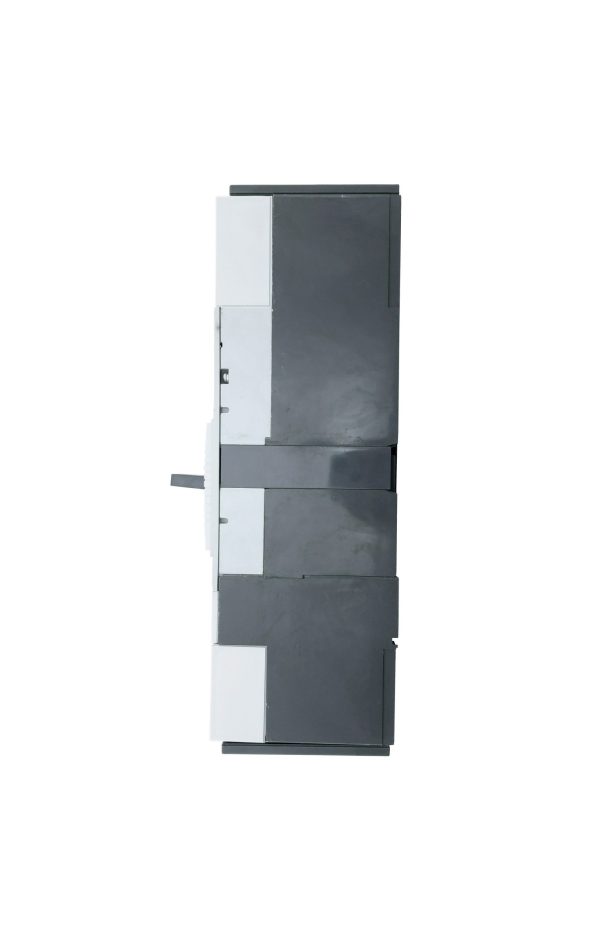

Вимикач автоматичний ВА88-1600 3Р 1250А 50кА з електронним розчіпл. МР211 TNSy

Вимикач автоматичний ВА88-1600 3Р 1250А 50кА з електронним розчіплювачем – призначений для проведення струму в нормальному режимі та відключення надструмів при коротких замиканнях та перевантаженнях, а також для нечастих (до 30 разів на добу) оперативних включень та відключень електричних ланцюгів трифазних електричних мережах змінного струму, напругою до 400 В та частотою 50 Гц.
Автоматичні вимикачі з електронним розчіплювачем забезпечують захист від перевантаження та короткого замикання за допомогою електронного розчіплювача надструмів.
Це дозволяє забезпечити високу надійність, точність спрацьовування та незалежність від навколишніх умов.
Електронний розчіплювач не вимагає окремого живлення та гарантує правильну роботу захисту при струмі навантаження не менше 15% від номінального навіть за наявності напруги лише в одній фазі. Блок захисту включає три трансформатори струму, електронний модуль і відключає електромагніт, який впливає безпосередньо на механізм вимикача.
Трансформатори струму, встановлені всередині корпусу розчіплювача, забезпечують електроживлення електронної схеми розчіплювача та виробляють сигнали, необхідні
для виконання функції захисту. Захисні характеристики (уставки спрацьовування) вибираються споживачем безпосередньо на передній панелі вимикача установкою DIP-перемикачів згідно з наведеною мнемосхемою.
Завдяки широкому діапазону регулювання уставок електронний розчіплювач МР211 придатний для всіх розподільчих мереж, в яких потрібна надійність та точність спрацьовування.
Виріб відповідає Технічним регламентам безпеки низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині ДСТУ EN 60947-2:2015,
ДСТУ EN 60898-1:2014.
Комплектація: 1. Автоматичний вимикач; 2. Упаковка; 3. Паспорт; 4. Наконечник перехідник; 5. Міжфазні перегородки;  6. Гвинти та гайки для приєднання зовнішніх провідників; 7. Гвинти та гайки для кріплення на монтажну панель.

Технічні характеристики:

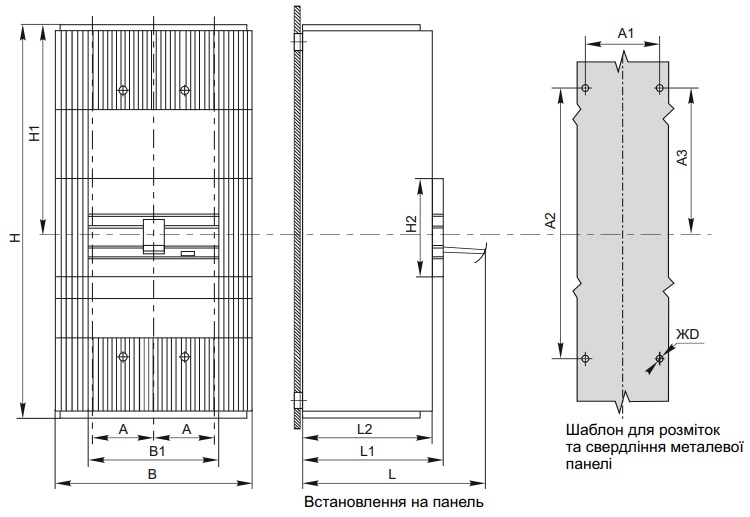

Габаритні розміри, мм:
