Автоматичний перемикач АВР ATS4 80A 2P – призначений для роботи в електричних мережах змінного струму номінальною напругою 240В/415В частотою 50/60Гц, номінальний струм від 6 до 80А.
Виріб відповідає вимогам Технічного регламенту низьковольтного електричного обладнання EN 60947-6 та електромагнітної сумісності обладнання ДСТУ EN 55014-1.
Перемикач виконує функції автоматичного або ручного перемикання на резервне джерело живлення при відключенні основного джерела живлення. Основна сфера застосування перемикача: розподільні щити, групові щитки (квартирні та поверхові), окремі споживачі електроенергії. Перемикання контактів в автоматичному режимі відбувається протягом 50 мілісекунд.

Технічні характеристики:

Найменування параметру	Значення
Кількість полюсів	2P
Номінальна робоча напруга Ue, В	230~
Номінальний робочий струм In, А	16; 20; 25; 32; 40; 50; 63; 80
Частота мережі, Гц	50/60
Вимикальна здатність Iсn, кА	5
Вимикальна здатність Ics, kA	5
Номінальна імпульсна витримувана напруга, Uimp, kB	8
Номінальна напруга по ізоляції Ui,B	690
Нормальний діапазон робочої напруги, В	85% Ue / 110% Ue
*Діапазон захисту, В (+/- 5В) (Понижена напруга, В)**	Відключення 175, Відновлення 195
*Діапазон захисту, В (+/- 5В) (Підвищена напруга, В)**	Відключення 260, Відновлення 240
Електрична зносостійкість циклів, не менше	1500
Механічна зносостійкість циклів, не менше	5000
Ступінь захисту згідно ДСТУ EN 60529	IP30
Переріз жорсткого проводу, що приєднується до контактних затискачів, мм²	1,5-16
Номінальний момент затягування гвинтів контактних затискачів, Нм	2,5
Індикатор положення контактів	+
Робочий режим	тривалий
Категорія використання	АС-31В
Метод монтажу	на DIN-рейку
Діапазон температури накволищнього середовища, С	від мінус 5 до плюс 40

* – за наявності резервного живлення

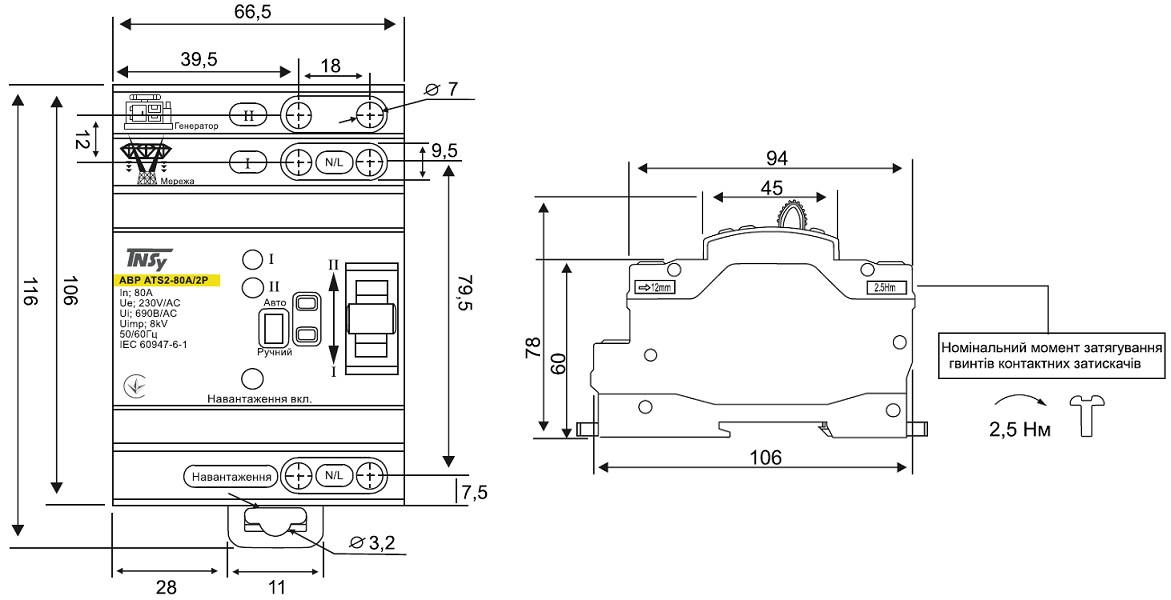

Габаритні розміри:

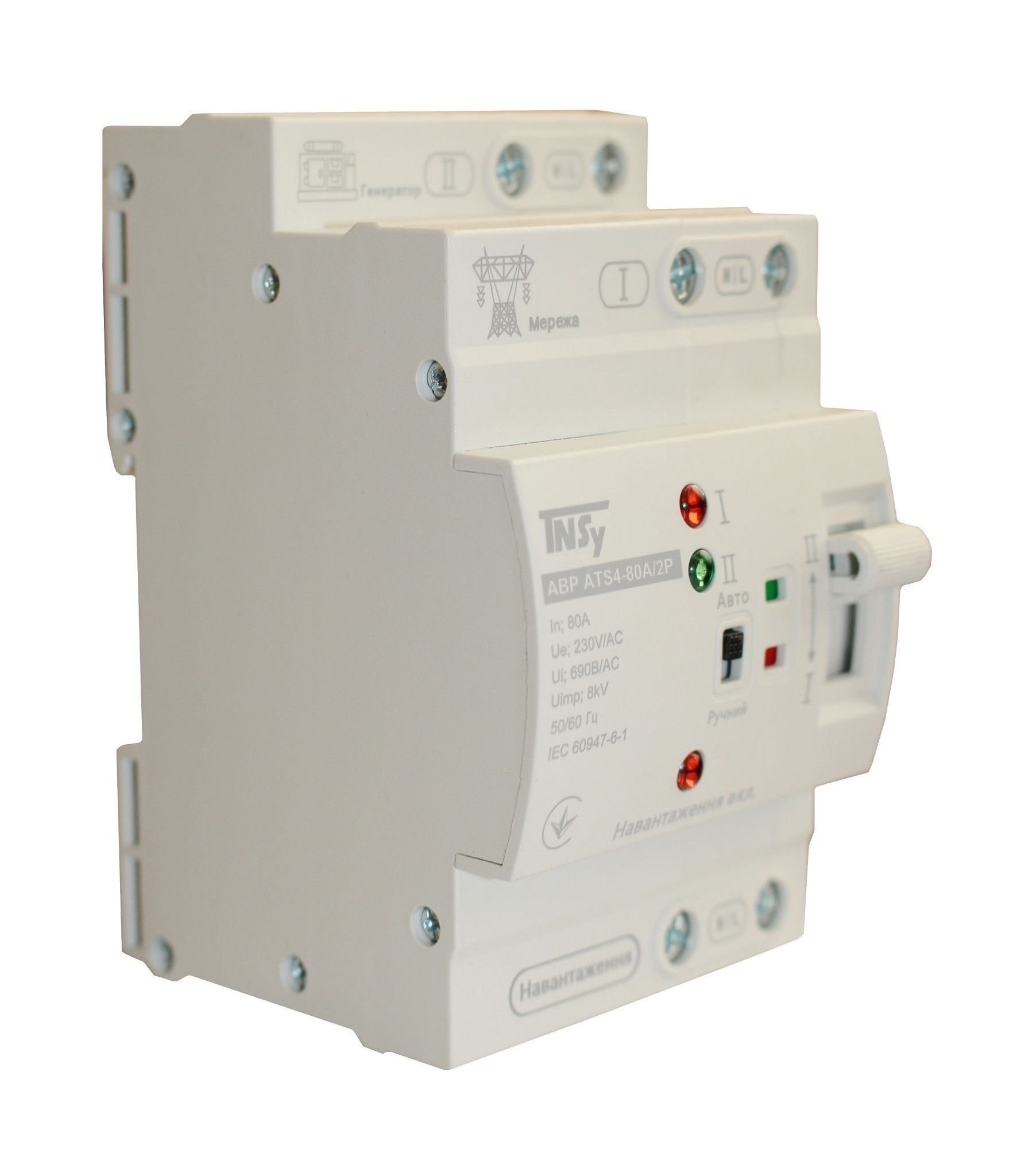

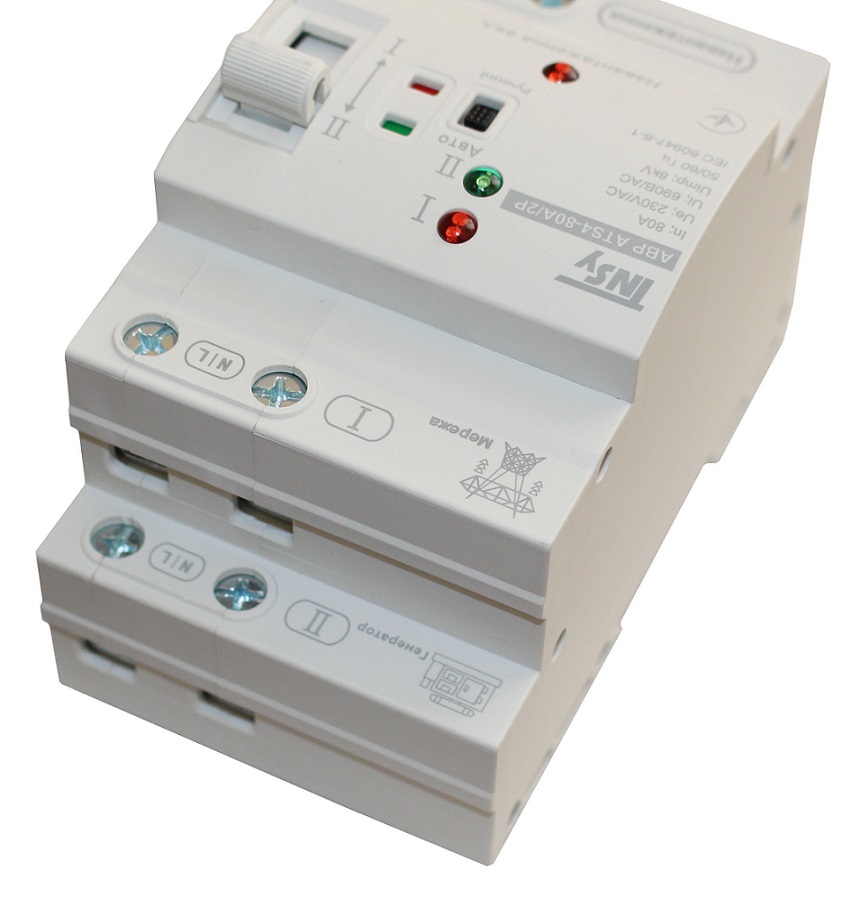

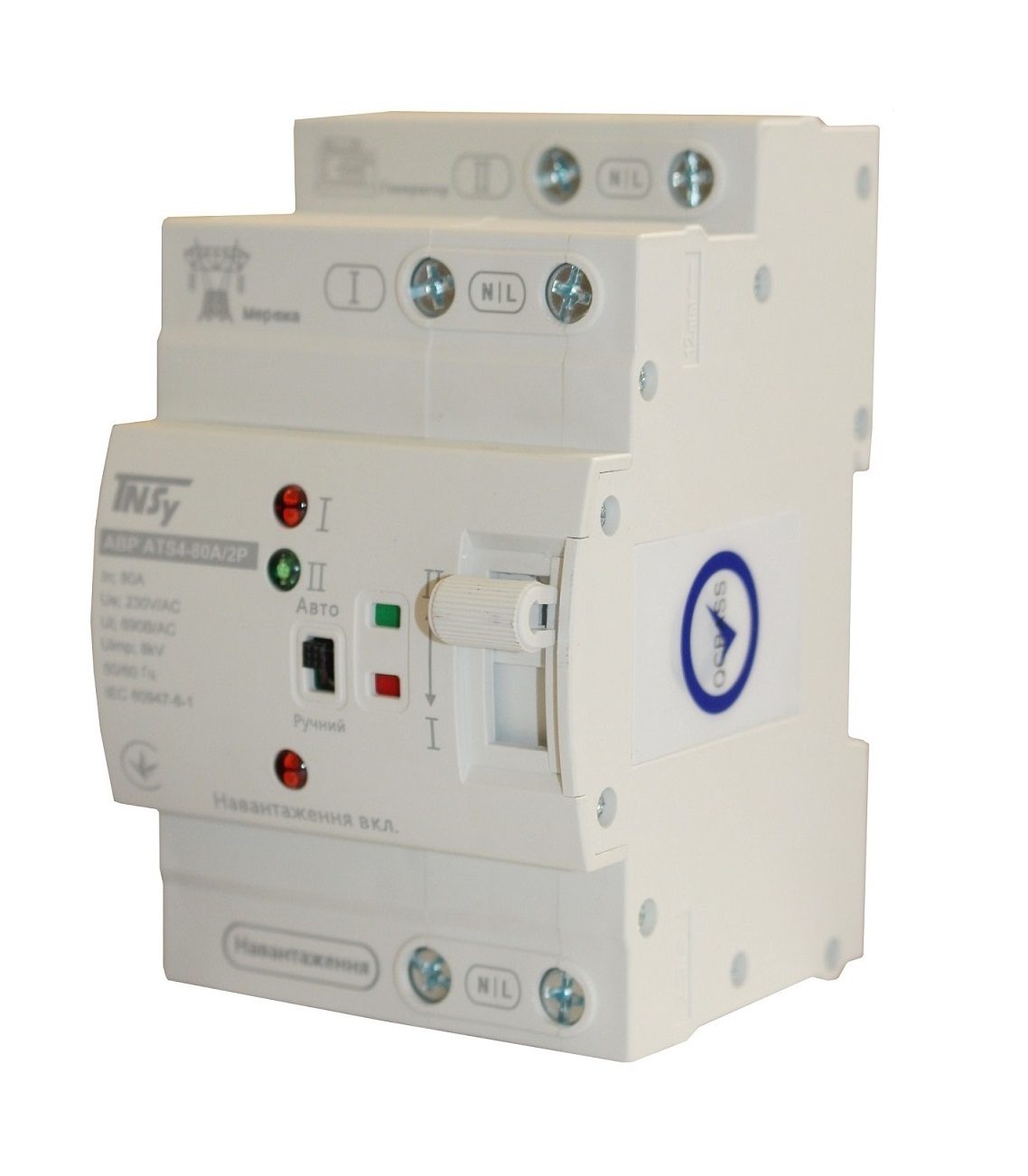

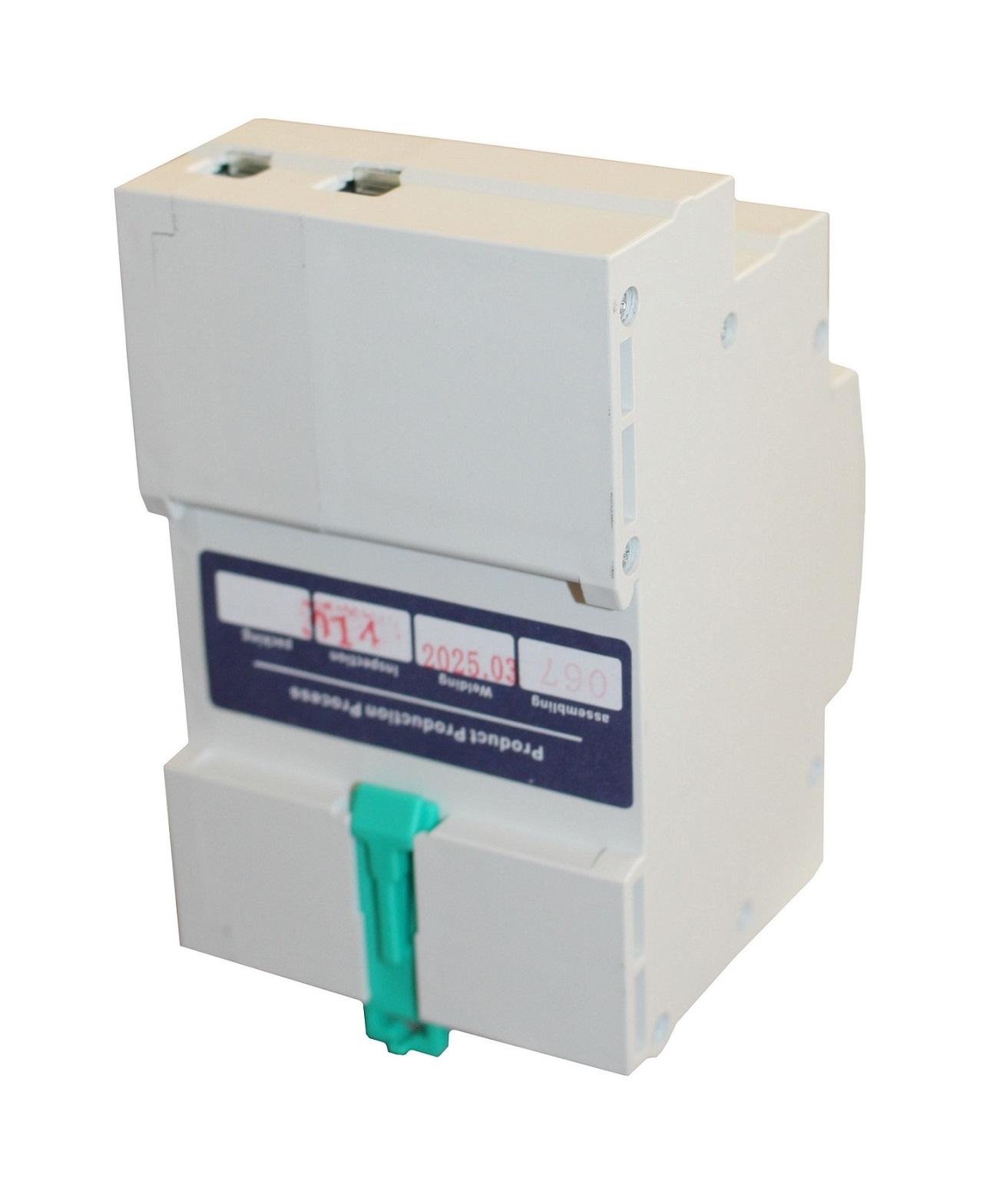

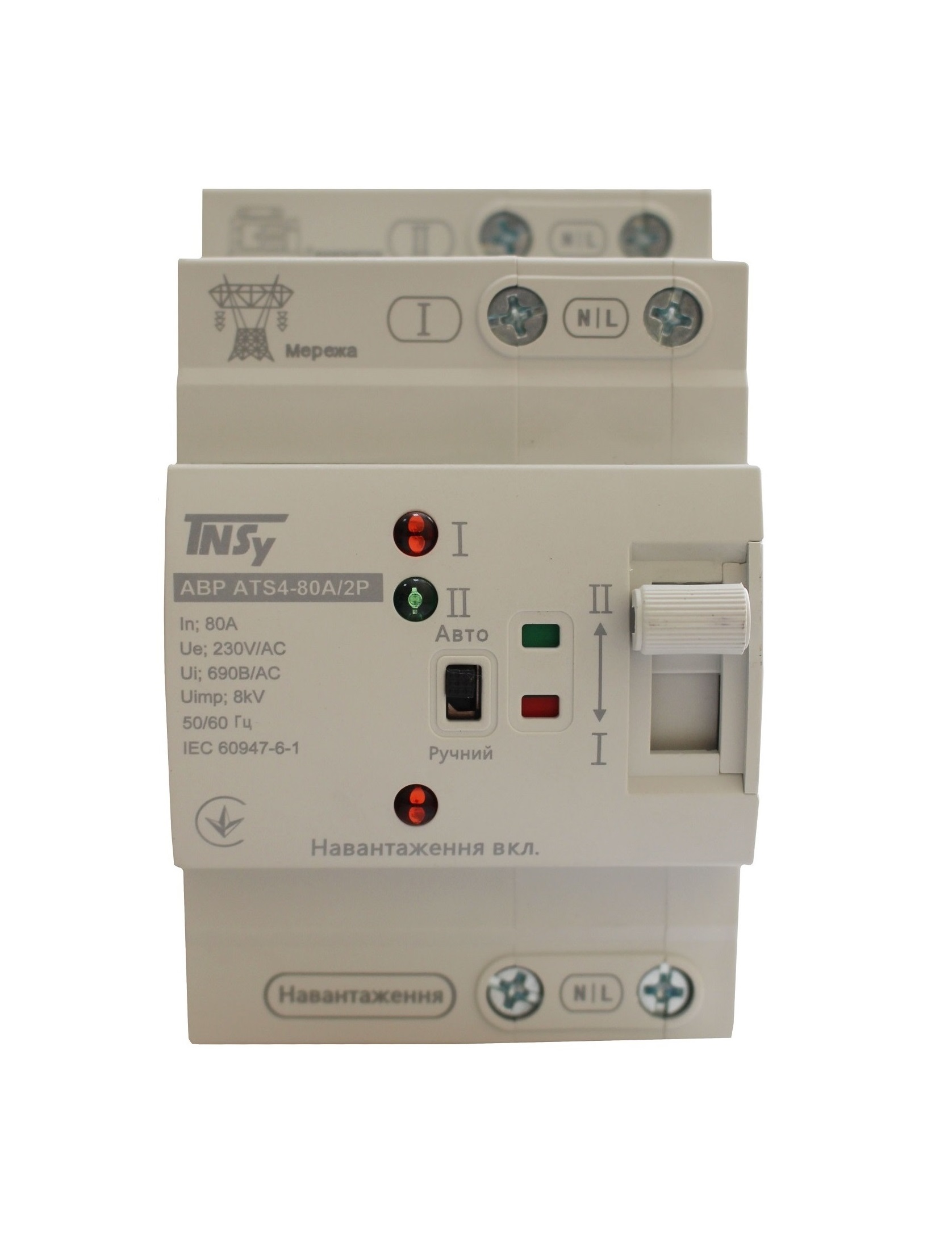

Автоматичний перемикач АВР ATS4 80A 2P TNSy
