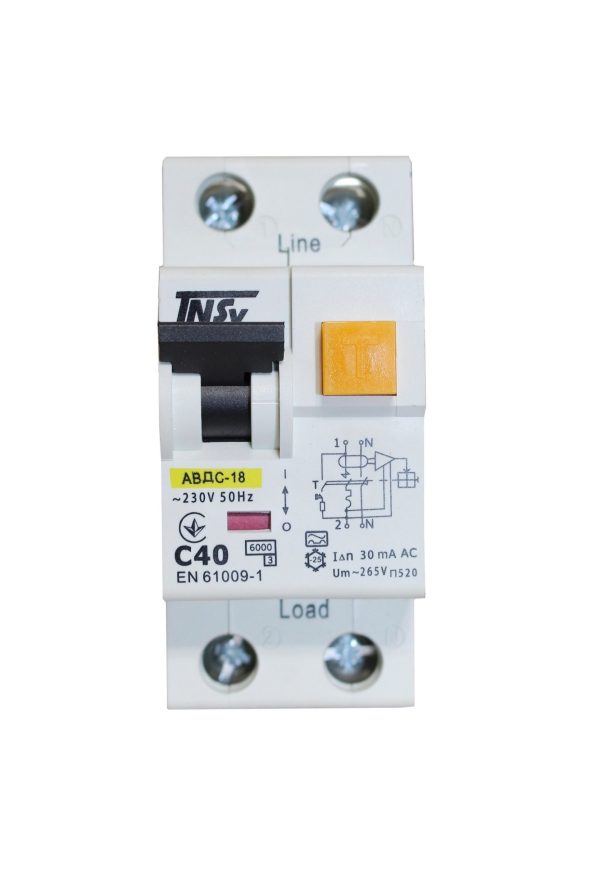

Name: Авт. вим. диф. струму АВДс-18 2Р 40А 30мА тип "АС" 6 кА х-ка С TNSy
SKU: TNSy5506290
Price: 487.34 UAH
Availability: InStock

Авт. вим. диф. струму АВДс-18 2Р 40А 30мА тип “АС” 6 кА х-ка С TNSy

487.34грн. / шт.

288 в наявності

Вимикач автоматичний, керований диференціальним струмом, із вбудованим захистом від надструмів, що функціонально залежать від напруги мережі, побутового та аналогічного застосування типу АВДс-18 2Р 40А 30мА тип “АС” 6 кА х-ка С – призначений для експлуатації в однофазних електричних мережах змінного струму напругою до 230 В частотою 50 Гц.
Виріб відповідає Технічному регламенту низьковольтного електричного обладнання та електромагнітної сумісності обладнання, зокрема ДСТУ EN 61009-1.
АВДс виконують функцію виявлення диференціального струму, порівняння його зі значенням диференціального струму спрацьовування і відключення ланцюга, що захищається у разі, коли диференціальний струм перевищує допустиме значення, а також функцію автоматичного відключення електроустановки при появі надструмів.
Основна сфера застосування АВДс – розподільні, обліково-розподільні щити житлових та громадських будівель, щити квартирні, пристрої тимчасового електропостачання будівельних майданчиків, садові будинки, гаражі, об’єкти роздрібної торгівлі.

Технічні характеристики:

Найменування параметру	Значення
Число полюсів	1P+N
Наявність захисту від надструмів	в фазному полюсі
Номінальна робоча напруга Ue, B	230
Номінальна частота мережі, Гц	50
Номінальна імпульсна напруга, що витримується Uimp, В	4000
Номінальна напруга ізоляції Ui, В	230
Номінальний струм ln, А	40
Номінальний відключаючий диференціальний струм (уставка) IΔn, A	0.03
Номінальний невідключаючий диференціальний струм IΔn0, nA	0.5 IΔn
Максимальний час відключення при номінальному диференціальному струмі, що вимикає, с.	0.04
Номінальна найбільша відключаюча здатність lcn, А	6000
Номінальна найбільша диференціальна включаюча та відключаюча здатність lΔm, А	6000
Робоча характеристика у разі диференціального струму із складовою постійного струму, тип	A
Характеристика спрацьовування від надструмів, тип	C
Механічна зносостійкість, циклів В-0, не менше	15000
Електрична зносостійкість, циклів В-0, не менше	6000
Приєднувальна здатність контактних затискачів, мм²	2,5÷25
Момент затягування гвинтів контактних затискачів при використанні викрутки, Н-м, не більше	2
Мінімальний переріз дроту, що приєднується до затискачів, мм	2,5
Ступінь захисту	IP20
Робочий режим	тривалий
Габаритні розміри (ВхШхГ), мм	84х36х71
Маса, кг	0,25
Срок служби, років	15
Гарантійний срок, років, з дня продажу споживачу *	5

*Претензії щодо АВДс із пошкодженнями корпусу та слідами розтину не приймаються.

Електрична схема:

Авт. вим. диф. струму АВДс-18 2Р 40А 30мА тип “АС” 6 кА х-ка С TNSy

Клацніть, щоб збільшити
