Name: Вимикач навантаження ВН-18 1р 63А "1-0" TNSy
SKU: TNSy5506447
Price: 62.00 UAH
Availability: InStock

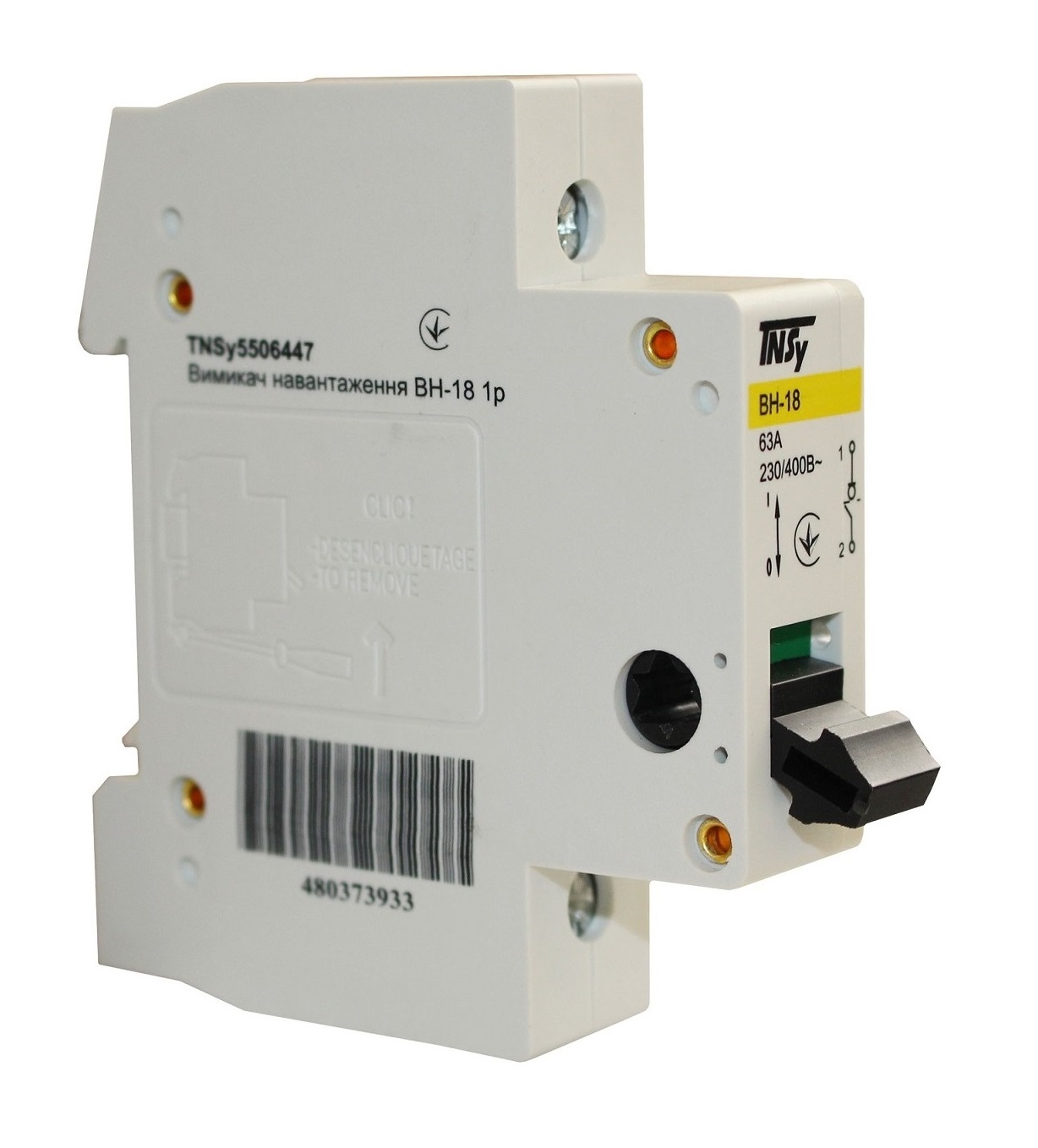

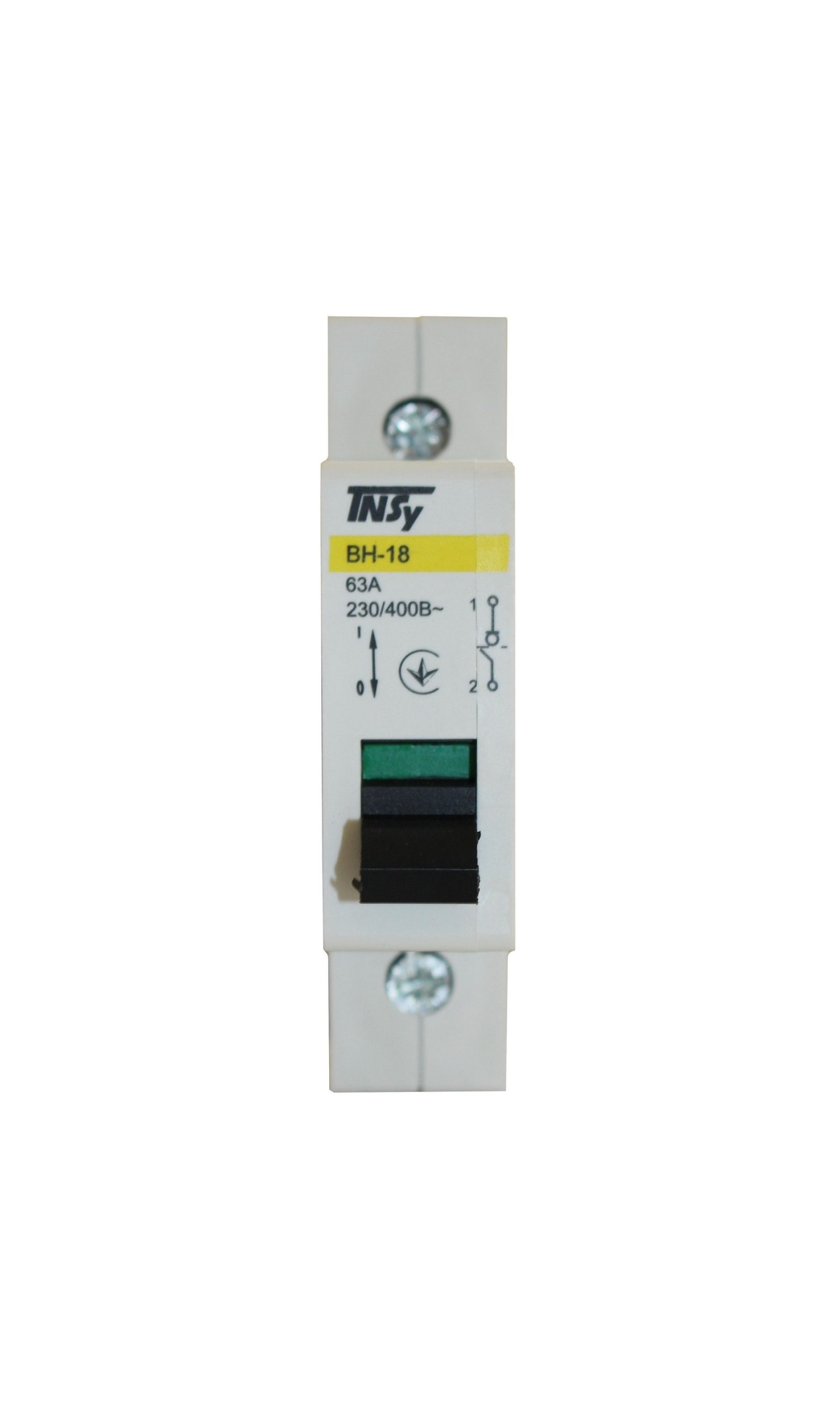

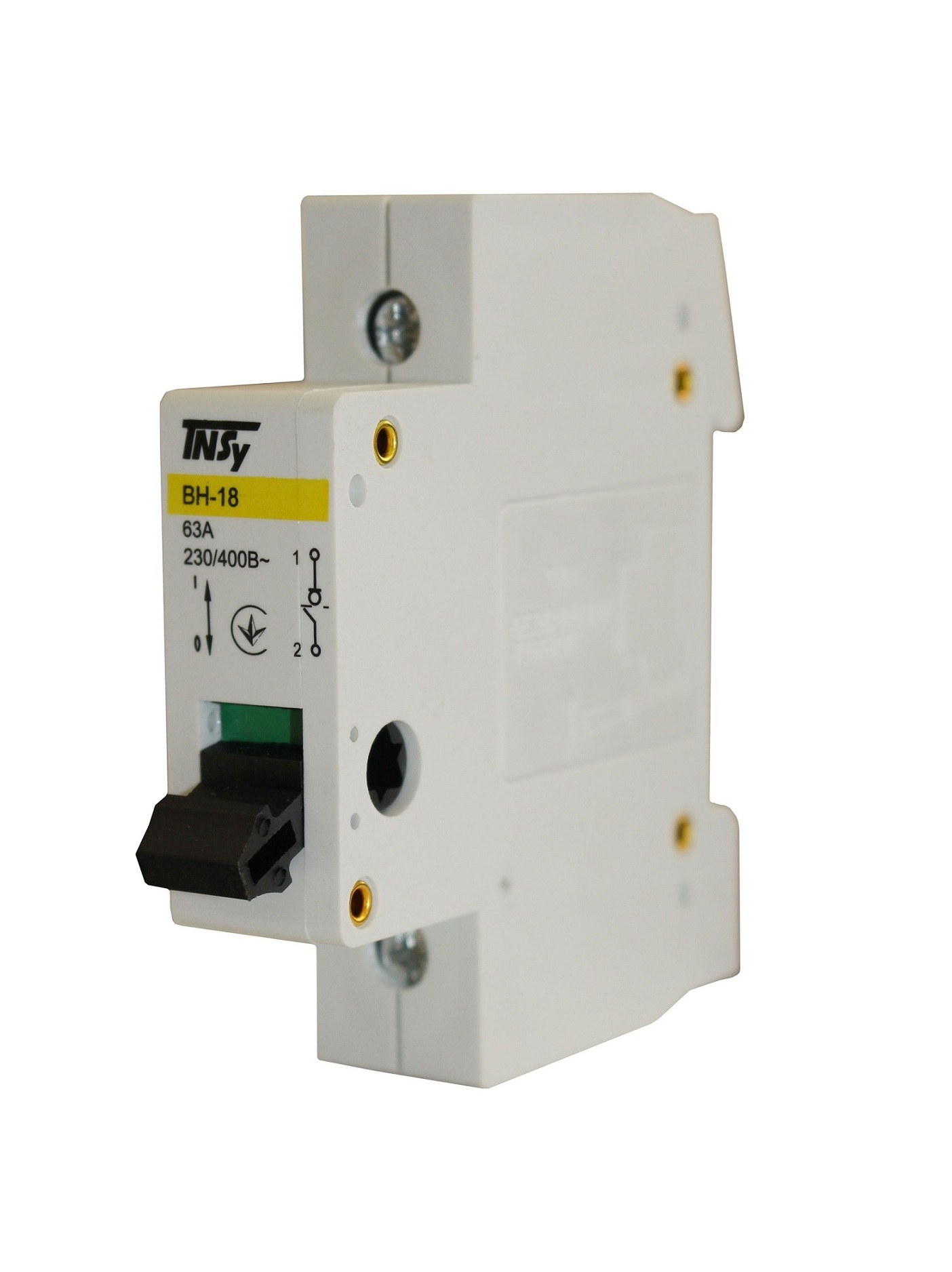

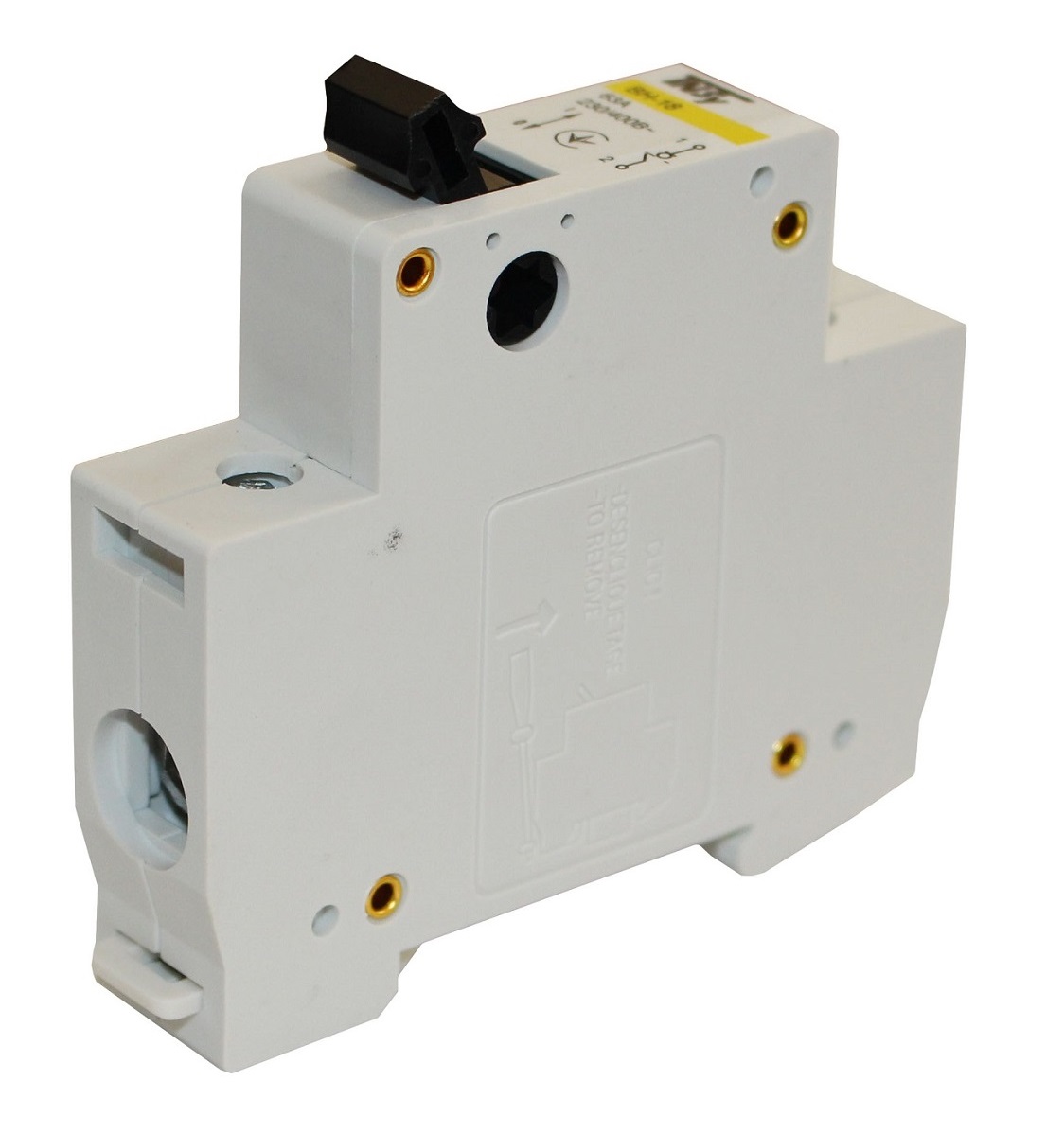

Вимикач навантаження ВН-18 1р 63А “1-0” TNSy

62.00грн. / шт.

761 в наявності

Вимикач навантаження ВН-18 1р 63А “1-0” – призначений для комутації змішаних активних та індуктивних навантажень у ланцюгах змінного струму напругою до 400В частотою 50 Гц.
Область застосування вимикача – обліково-розподільне обладнання житлових та громадських будівель та споруд, де передбачається необхідність в оперативному відключенні від мережі окремих груп електроспоживачів або дільниць електрокомунікації.
Вимикач здатний вимикати та відключати ланцюг з незначним струмом або при незначній зміні напруги на затискачах кожного з полюсів роз’єднувача та проводити струми в нормальних умовах роботи, а також протягом певного часу в аномальних умовах роботи витримувати струми короткого замикання.

Технічні характеристики:

Найменування параметру	Значення
Кількість полюсів	1
Номінальна робоча напруга Ue, В	230/400~
Номінальний робочий струм In, А	63
Частота мережі, Гц	50/60
Номінальна імпульсна витримувана напруга, Uimp, B	6000
Напруга постійного струму на один полюс, В	<48
Номінальний струм, що включає і відключає, А	3хІе
Номінальний короткочасно вітримуваний струм Icw протягом 1c, А	15Іе
Категорія застосування	АС-22А
Механічна зносостійкість циклів В-О Іе 63А, не менше	20000
Електрична зносостійкість циклів В-О Іе 63А, не менше	10000
Ступінь захисту	IP20
Діапазон робочих температур, С°	-40 …+50
Відносна вологість повітря % при 20 С°	90
Відносна вологість повітря % при 40 С°	50
Робоче положення	Вертикальне з можливим відхиленням на 90°
Група механічного виконання	М1
Приєднувальна здатність контактних затискачів, мм²
Рекомендований момент затягування гвинтів контактних затискачів при використанні викрутки, Нм	2
Метод використання	на DIN-рейку
Ремонтопридатність	неремонтопридатний
Срок служби	10 років
Гарантійний термін	1 рік

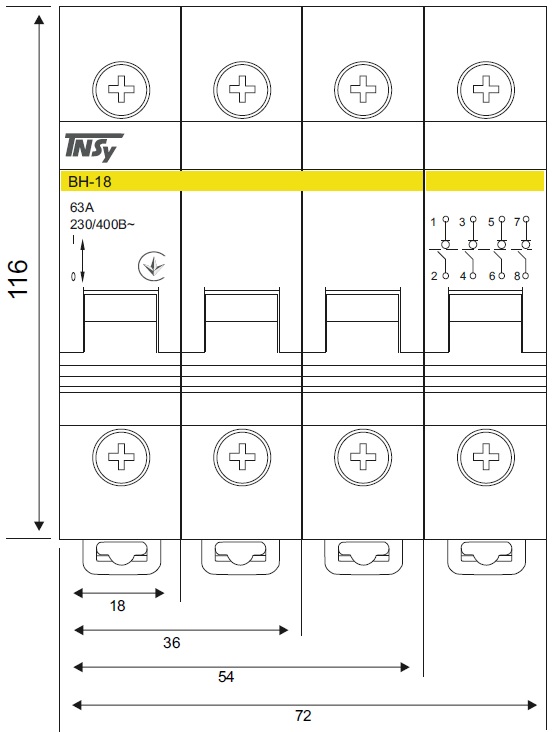

Габаритні розміри:

Схема підключення:

vimikach-navantazhennya-vn-18-1r-63a-1-0-tnsy

vimikach-navantazhennya-vn-18-1r-63a-1-0-tnsy-1

Клацніть, щоб збільшити
