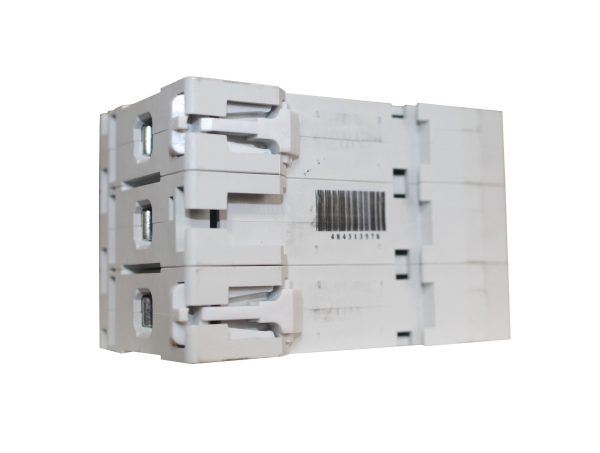

Автоматичний вимикач ВА18-60 3Р 20А 6кА х-ка C – призначений для експлуатації в однофазних або трифазних електричних мережах змінного струму з номінальною напругою не більше 400 В, частотою 50 Гц. Виріб відповідає Технічним регламентам низьковольтного електричного обладнання та електромагнітної сумісності обладнання в частині, ДСТУ EN 60947-1, ДСТУ EN 60947-2, ДСТУ EN 60898-1, ДСТУ EN 61000-3-3, ДСТУ EN 61000-3-2, а також сертифікований на території України.
Автоматичний вимикач призначений для захисту від надструмів електроустановок у будівлях та аналогічних установок. Вони розраховані на використання не навченими спеціально людьми та не потребують обслуговування.
Технічні характеристики:
| Найменування параметру | Значення |
| Кількість полюсів | 3P |
| Наявність захисту від надструмів у полюсах | у всіх полюсах |
| Номінальна робоча напруга змінного струму Ue, B | 400 |
| Номінальна частота, Гц | 50 |
| Номінальний струм ln, А | 20 |
| Номінальна найбільша відключаюча здатність Icn, A | 6000 |
| Характеристика спрацьовування від надструмів, тип | C |
| Механічна зносостійкість, циклів В-О, не менше | 20000 |
| Електрична зносостійкість, циклів В-О, не менше | 8000 |
| Клас захисту | 0 |
| Ступінь захисту | IP20 |
| Індикатор розташування контактів (на лицьовій панелі) | є |
| Приєднувальна здатність контактних затискачів, мм² | 1÷25 |
| Можливість приєднання до контактних затискачів сполучних шин | PIN (штир); FORK (вилка) |
| Зусилля затягування гвинтів контактних затискачів, Н-м, не більше | 2 |
| Маса одного полюса, кг, не більше | 0,2 |
| Режим роботи | тривалий |
| Діапазон робочих температур | від -40 до +50 °С |
| Термін служби, років, не менше | 15 |
| Гарантійний термін, років | 1 |
Габаритні розміри:
Електрична схема:
